悬臂U形弹簧
悬臂u型弹簧也被称为弯曲u型弹簧,具有u形图案,允许它提供夹紧力和低弹簧负载在大挠度范围内。我们库存301不锈钢和Elgiloy®四种标准尺寸。我们生产的u形弹簧的连续长度从100英尺到每年超过100,000英尺。可根据要求定制尺寸和材料。
悬臂U型弹簧尺寸数据
下图显示了我们标准悬臂u型弹簧的标准尺寸。所有尺寸均符合标准制造公差。如果需要,可以要求这些公差。每个悬臂u型弹簧都是用自己的标准工具和模具制造的。如果这些尺寸不适合您的情况,对“L”和“K”尺寸的微小变化可以通过对我们的工具进行微小调整来进行。但是,如果您需要更激进的改变(如原材料的宽度或半径尺寸),我们建议您咨询我们的100或更多的非标准弹簧截面之一。
*如果你仍然找不到你喜欢的几何形状,一个独特的工具集可以专门为你的应用程序设计。向MW专家咨询细节。
系列 | 一个 | B | C | D | E | F | J | K | l |
---|---|---|---|---|---|---|---|---|---|
One hundred. | .007” | .052” | .020” | .165” | .178” | 0。” | .080” | .005” | .060” |
200 | .008” | .063” | .028” | .217” | .245” | .027” | .105” | .006” | .084” |
300 | .012” | .102” | .045” | .320” | .365” | .042” | .157” | .008” | .128” |
400 | .012” | .112” | .050” | .402” | .452” | .058” | .190” | .010” | .160” |
500 | .032” | .202” | .102” | .608” | .710” | .0705” | .303” | .015” | .279” |
600 | .049” | .305” | .182” | .850” | 1.032” | .119” | .453” | .025” | .378” |
系列 | 一个 | B | C | D | E | F | J | K | l |
---|---|---|---|---|---|---|---|---|---|
One hundred. | 0.18毫米 | 1.32毫米 | 0.51毫米 | 4.19毫米 | 4.70毫米 | 0.58毫米 | 2.03毫米 | 0.13毫米 | 1.52毫米 |
200 | 0.20毫米 | 1.60毫米 | 0.71毫米 | 5.51毫米 | 6.22毫米 | 0.69毫米 | 2.67毫米 | 0.15毫米 | 2.13毫米 |
300 | 0.30毫米 | 2.59毫米 | 1.14毫米 | 8.13毫米 | 9.27毫米 | 1.07毫米 | 3.99毫米 | 0.20毫米 | 3.25毫米 |
400 | 0.30毫米 | 2.84毫米 | 1.27毫米 | 10.21毫米 | 11.48毫米 | 1.47毫米 | 4.83毫米 | 0.25毫米 | 4.06毫米 |
500 | 0.81毫米 | 5.13毫米 | 2.59毫米 | 15.44毫米 | 18.03毫米 | 1.79毫米 | 7.70毫米 | 0.38毫米 | 7.09毫米 |
600 | 1.24毫米 | 7.75毫米 | 4.62毫米 | 21.59毫米 | 26.21毫米 | 3.02毫米 | 11.51毫米 | 0.64毫米 | 9.60毫米 |

Elgiloy U弹簧载荷挠度试验

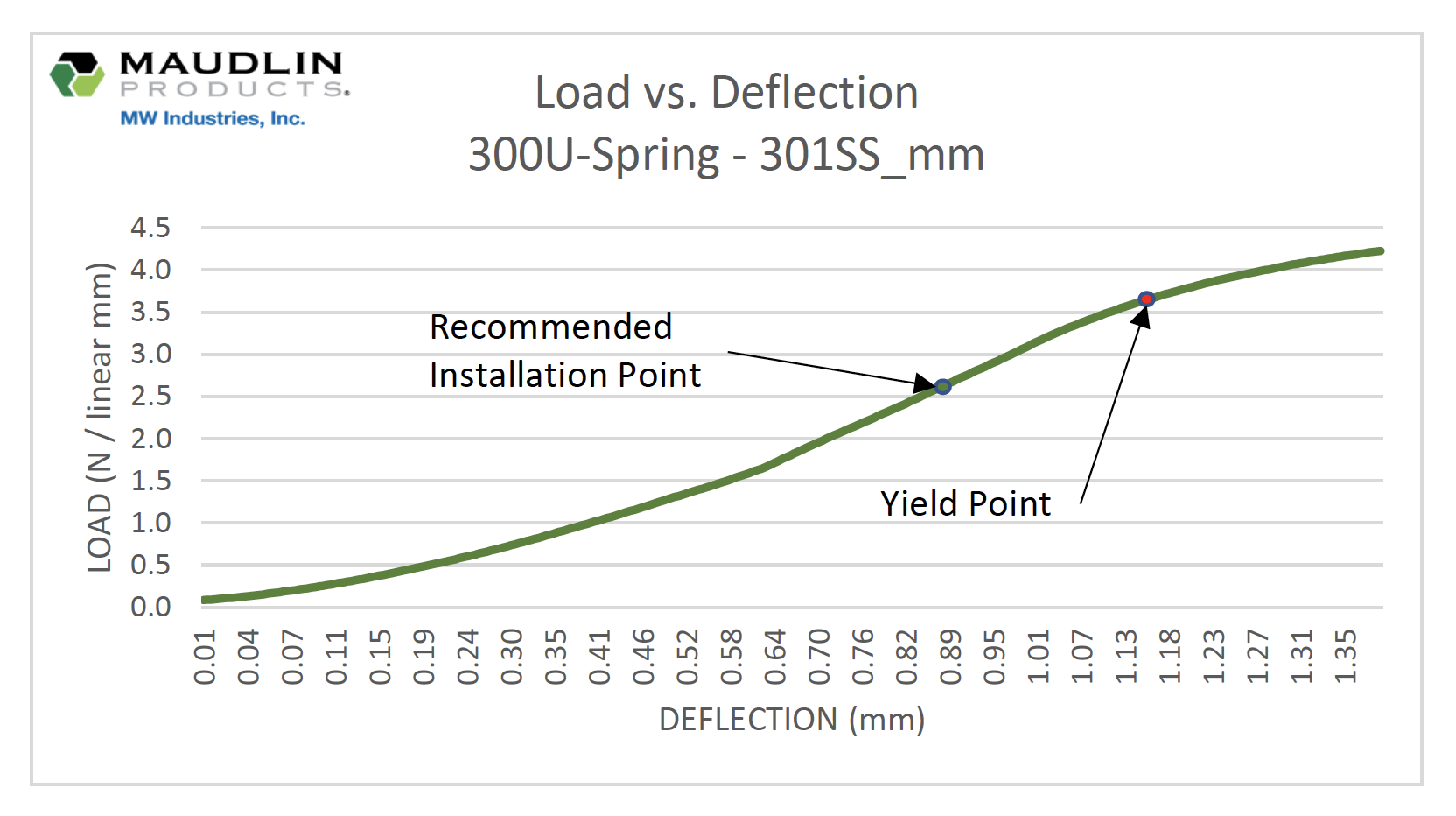

不锈钢U型弹簧载荷挠度试验




定制生产
定制U型弹簧
寻找定制尺寸的u型弹簧或由更特殊的材料生产?我们的生产设施为各种尺寸,材料和二次整理服务提供各种定制选择。
