螺旋弹簧
螺旋弹簧通常在较小的挠度范围内产生更高的载荷,这就是为什么它们用于许多应用,包括o形环负载u形杯密封的弹簧替代品。我们的标准螺旋弹簧产品采用不锈钢或Elgiloy生产。MW提供螺旋弹簧长度达10'和库存七种标准厚度的Elgiloy,以尽量减少交货时间和昂贵的最小订单数量。我们也提供原料一磅卷,为您自己的螺旋弹簧,如果你需要。
寻找预切割和焊接弹簧?提供所需的中心线直径,我们很乐意线圈,切割和焊接螺旋弹簧(s)你需要使用我们的最先进的技术激光焊接技术。
螺旋缠绕弹簧概述
螺旋缠绕弹簧的创建,以塑造一个不断迂回螺旋几何扭曲从矩形金属带材。螺旋缠绕弹簧轮廓可在交叉区域从1/16″到5/8″;1/16″以下的自定义横段可用于小极性精度应用。弹簧堆叠力学和重量驱动原理与“U”形和“V”形弹簧阐明的原理相同。
与悬臂式“U”和“V”型模塑弹簧相比,螺旋缠绕弹簧方案每英寸重定向值产生更高的负担。由于密封涂层几何形状的轮廓方式,这些类型的计划基本上用于静态和/或低元件密封应用。
创建的高堆叠为固定气体,匹配苛刻的固定表面和低温固定应用提供了完美的答案。低温密封管理要求有足够的弹簧负荷来抵消由于强制低温情况而引起的材料模量的相当大的增加。
世界杯喀麦隆vs塞尔维亚足彩MW Components还生产用于o形环加载u形杯密封的螺旋弹簧替代品。访问我们的螺旋弹簧更换点击此处了解更多信息。
螺旋弹簧尺寸数据
标准弹簧测量
参考下面的标准螺旋弹簧的尺寸。还可以创建自定义直径、宽度和厚度。对于特殊直径或其他材料狭缝宽度,不需要额外的模具费用。17-7 PH不锈钢的特殊材料要求可在两周或更短的时间内提供。以下Elgiloy带材厚度和宽度也有库存,没有最低要求。
- .002 " x .023 "
- 0.003 " x 0.020 "
- 0.003 " x 0.040 "
- 0.003 " x 0.050 "
- 0.04 " x 0.060 "
- 0.04 " x 0.090 "
- 005 " x 060
- 005 " x 090
- 008”x 125

系列 | 一个 | B | C | D |
---|---|---|---|---|
mshw - 000 e | 0.003 | 0.007 | 0.020 | 0.040 |
mshw - 100 e | 0.003 | 0.007 | 0.020 | 0.067 |
mshw - 200 e | 0.003 | 0.012 | 0.040 | 0.100 |
mshw - 300 e | 0.004 | 0.015 | 0.060 | 0.160 |
mshw - 400 e | 0.005 | 0.020 | 0.090 | 0.200 |
mshw - 500 e | 0.008 | 0.025 | 0.125 | 0.324 |
* 7'长度可选
系列 | 一个 | B | C | D |
---|---|---|---|---|
mshw - 000 e | 0.08毫米 | 0.18毫米 | 0.51毫米 | 1.02毫米 |
mshw - 100 e | 0.08毫米 | 0.18毫米 | 0.51毫米 | 1.70毫米 |
mshw - 200 e | 0.08毫米 | 0.30毫米 | 1.02毫米 | 2.54毫米 |
mshw - 300 e | 0.10毫米 | 0.38毫米 | 1.52毫米 | 4.06毫米 |
mshw - 400 e | 0.13毫米 | 0.51毫米 | 2.29毫米 | 5.08毫米 |
mshw - 500 e | 0.20毫米 | 0.64毫米 | 3.18毫米 | 8.23毫米 |

Elgiloy螺旋弹簧载荷挠度试验

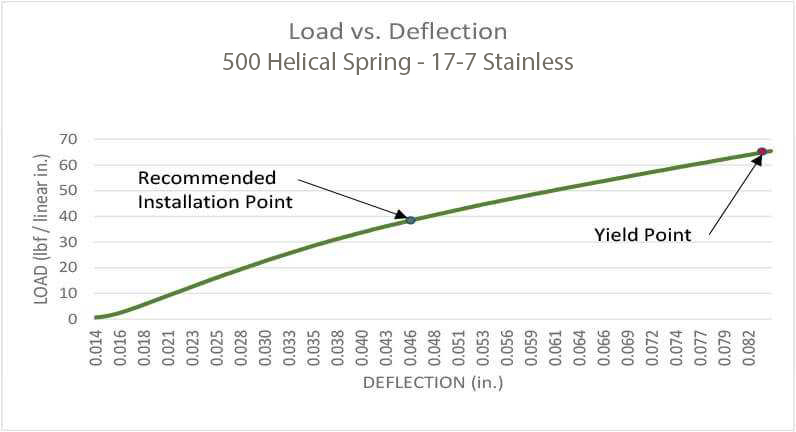

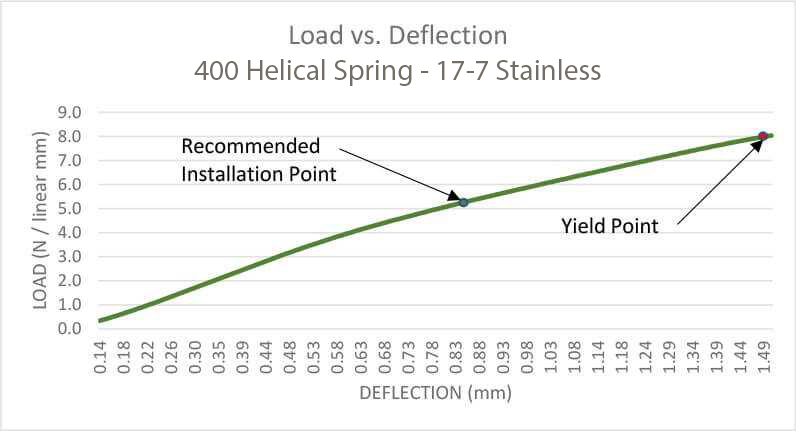

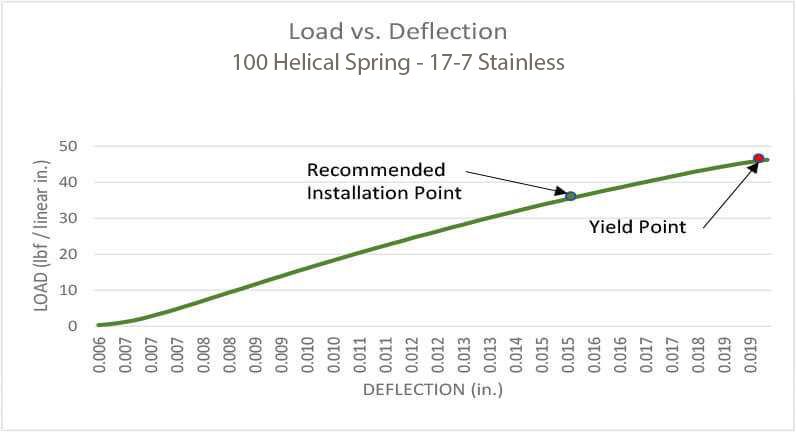

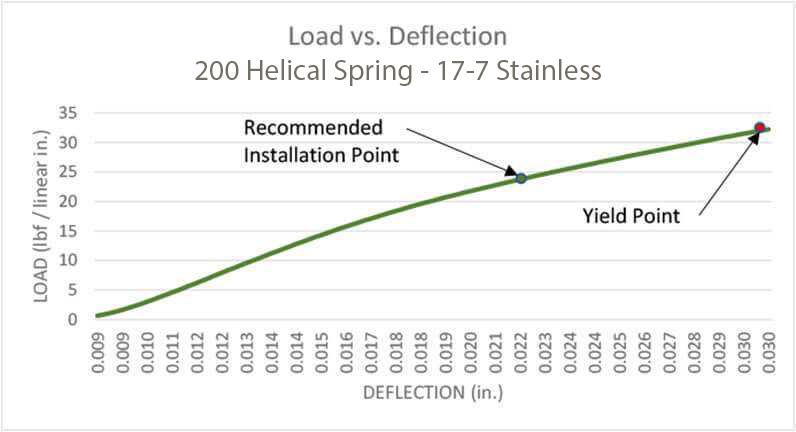

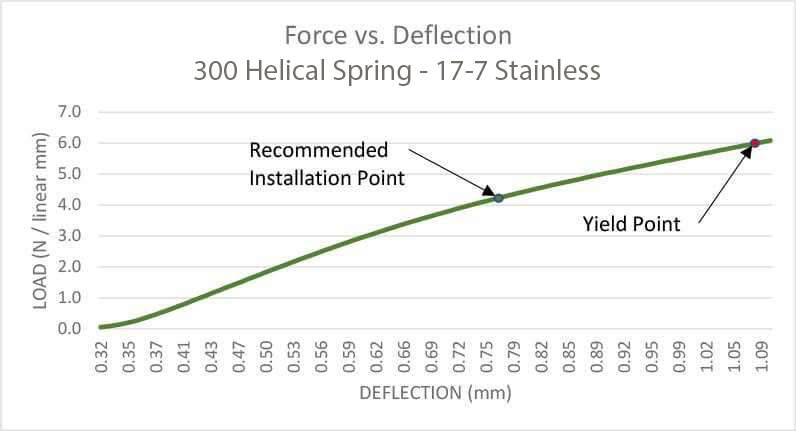

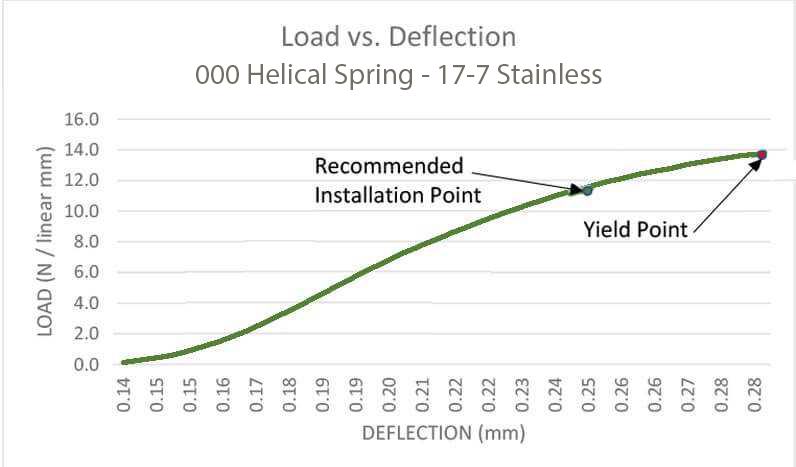

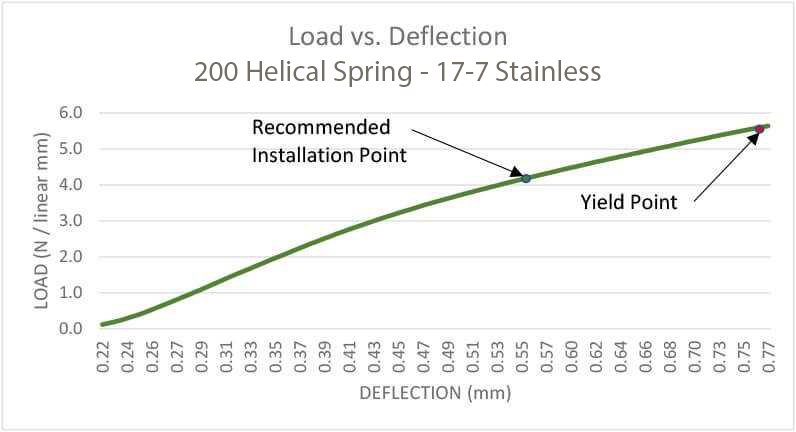

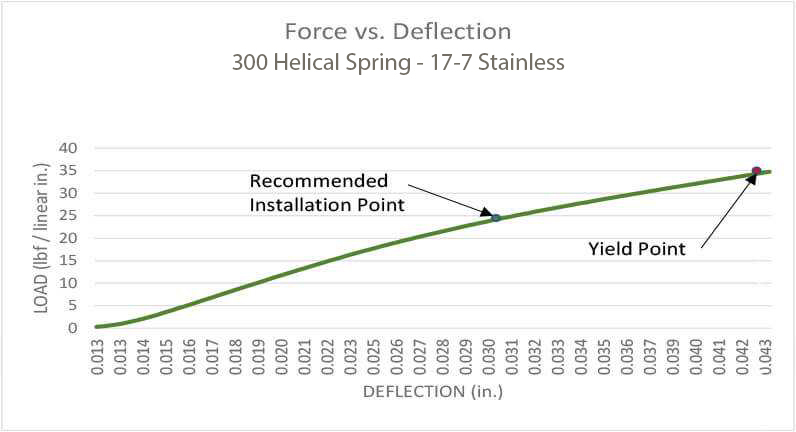

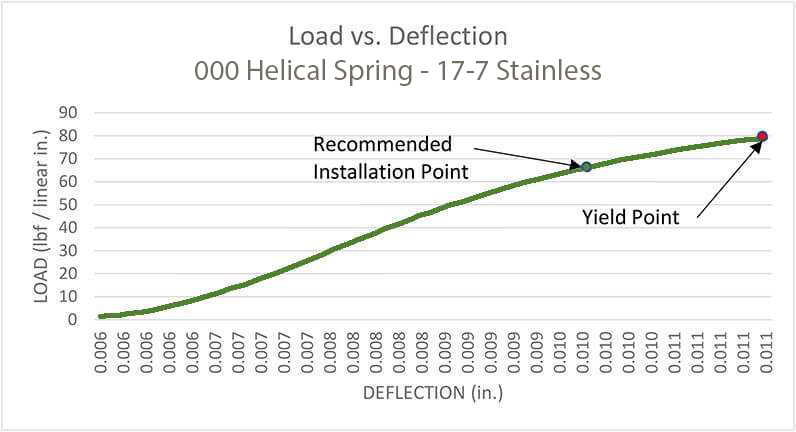

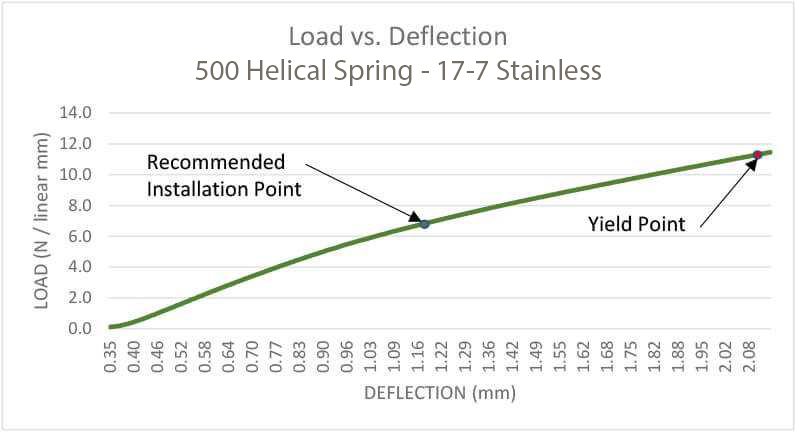

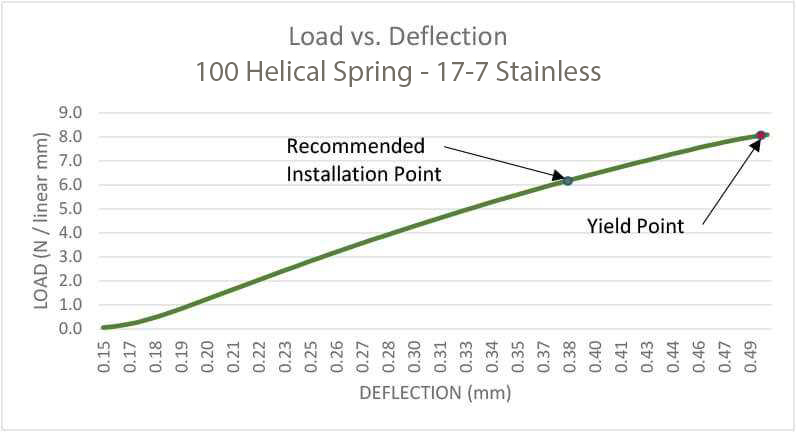

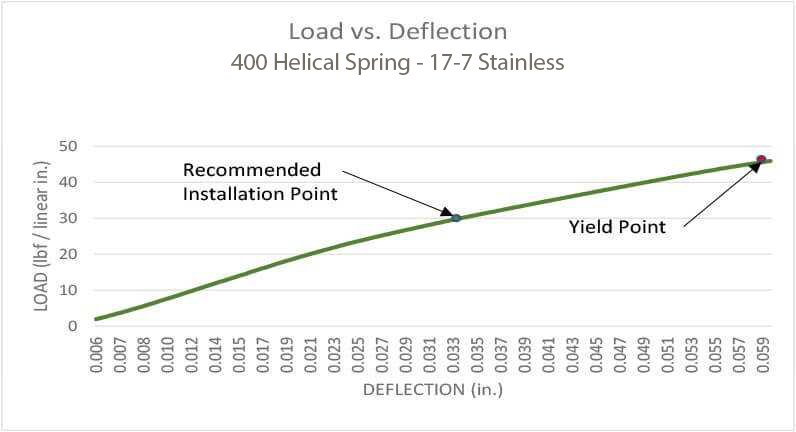

不锈钢螺旋弹簧载荷偏转试验












寻找预切割和焊接径向弹簧?
MW生产用于所有标准工业和公制仪表盘尺寸的切割和焊接弹簧,用于000 - 400系列弹簧激励器,包括v形弹簧,螺旋弹簧和斜螺旋弹簧。只需提供您需要的仪表盘号码,我们将切割和焊接弹簧到必要的尺寸。
即使您需要的产品不在标准的产品编号范围内,我们也会为您提供服务。在密封中提供弹簧槽的中心线,我们将切割和焊接弹簧激励器,以精确匹配尺寸。我们的工程和制造专家在这里使制造和组装尽可能无缝。
